Quelle: erstellt mit www.mapchart.net

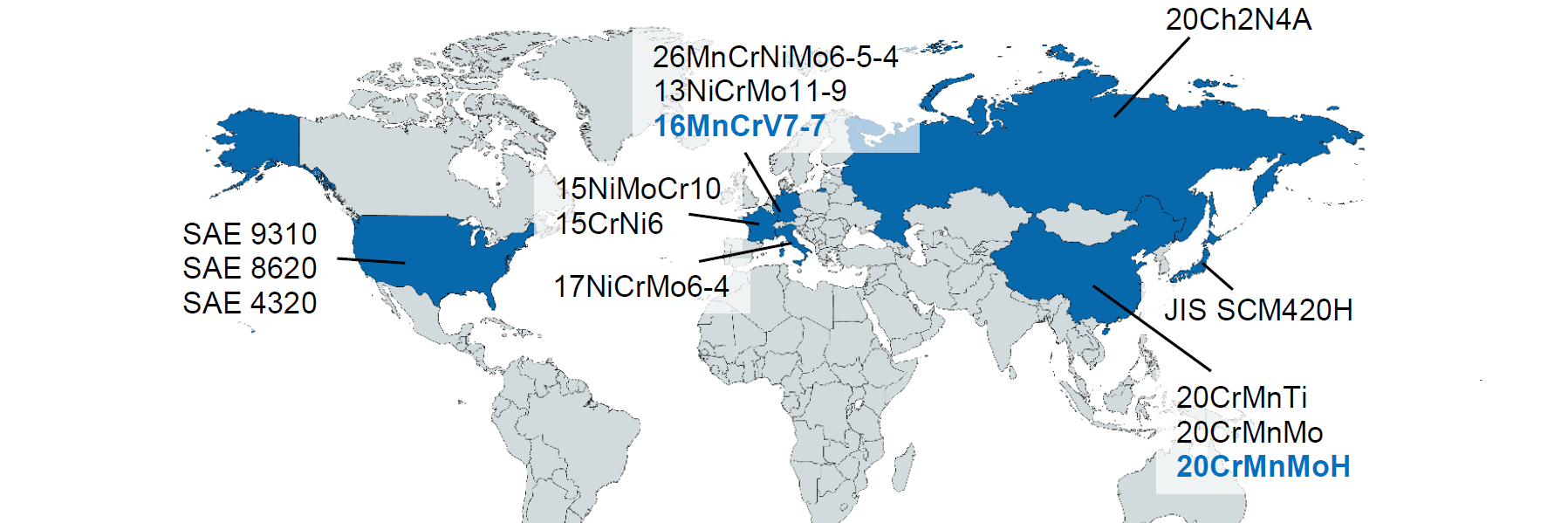

Im Rahmen der Vorhabensreihe untersuchte Stähle mit deren Herkunftsregoinen | Quelle: erstellt mit www.mapchart.net

Zahnradstähle weltweit

FVA 610 V | gefördert durch die FVA

Referenzwerte zur Zahnradtragfähigkeit moderner Zahnradstähle im Weltmarkt

Im Rahmen der Vorhabensreihe „Zahnradstähle weltweit“ wurden insgesamt nunmehr 14 international eingesetzte Zahnrad- und Getriebestähle umfassend bezüglich deren Werkstoff- und Tragfähigkeitseigenschaften untersucht. In Abbildung 1 sind die entsprechenden Stahlsorten mit den jeweiligen Herkunftsregionen dargestellt. Durch die zunehmende Bedeutung internationaler Lieferketten und Local-Content-Wertschöpfung, also der Produktion vor Ort an internationalen Standorten, ist es für Zahnrad- und Getriebehersteller vorteilhaft, Wissen über unterschiedliche im Weltmarkt verfügbare Zahnradstähle und deren Eigenschaften zu besitzen. Dies ermöglicht eine gezielte und beanspruchungsgerechte Zahnradauslegung, einschließlich einer geeigneten Wärmebehandlung, was einerseits zu Kosteneinsparungen in der Produktion führt und andererseits hilft, Ressourcen einzusparen und somit der Umwelt zugutezukommen. Insbesondere kleine und mittelständische Unternehmen haben oftmals nicht die Möglichkeiten, eine Vielzahl von international eingesetzten Stählen umfangreich zu untersuchen, und profitieren daher sehr stark von der im Rahmen der Vorhabensreihe geschaffenen Wissensbasis.

Im aktuellen Vorhaben „Zahnradstähle weltweit V“ wurden zwei Einsatzstähle umfangreich bezüglich ihrer Werkstoff- und Tragfähigkeitseigenschaften charakterisiert. Dies umfasste zum einen die deutsche Einsatzstahlneuentwicklung 16MnCrV7-7, bevorzugt für mittlere bis große Baugrößen, und zum anderen den chinesischen Einsatzstahl 20CrMnMoH, ebenfalls für mittlere bis große Baugrößen. Für beide Stahlsorten wurden die hergestellten Prüfräder im Direkthärtungsverfahren mit Gasaufkohlen und Ölabschrecken sowie anschließendem Reinigungsstrahlen einsatzgehärtet. Hierbei kamen auf Basis von durchgeführten Voruntersuchungen jeweils dem Werkstoff angepasste Wärmebehandlungsparameter zum Einsatz. An den Prüfrädern fanden experimentelle Untersuchungen im Pulsator- und FZG-Zahnradverspannungsprüfstand zur Ermittlung der Zahnfuß- und Zahnflankentragfähigkeit statt. Die Untersuchungsmethoden und -parameter, wie z. B. die Prüfradgeometrie, wurden zur größtmöglichen Vergleichbarkeit in enger Anlehnung an die der Vorgängerforschungsvorhaben FVA 610 I-III gewählt und die Ergebnisse gegenübergestellt sowie in den Stand der Technik eingeordnet. Des Weiteren wurden umfassende Material- und Gefügecharakterisierungen am vorliegenden Grundmaterial sowie an den Prüfrädern nach der Wärmebehandlung durchgeführt.

Das Projekt 610 V der Forschungsvereinigung Antriebstechnik e.V. (FVA) wurde über Eigenmittel finanziert.
