Raffzyklen für beschleunigte Lebensdauertests

FVA 811 I, IGF-Nr. 19643 N

In diesem Projekt wurde untersucht, inwieweit sich standardisierte Alterungstests an Lithium-Ionen-Batterien beschleunigen lassen. Hierzu wurden prismatische 25 Ah-Zellen, basierend auf einer Graphit/NMC111 Chemie, untersucht. Die iterativen Alterungstests in diesem Projekt wurden durch Post-Mortem Analysen begleitet, um vergleichbare Alterungsbilder sicherzustellen. Als Erstes wurde die für den Automotive-Bereich sehr relevante kalendarische Alterung untersucht. Wie bereits bekannt, ist die Temperatur ein großer Einflussfaktor bei der Beschleunigung der Alterung. Hier wurde nun ein Ansatz getestet, welcher die Ströme auswertet, welche für die Aufrechterhaltung einer Spannung bzw. eines Ladezustandes benötigt werden (der sogenannte Floatstrom) und folgende Ergebnisse liefert:
1. Evaluierung der maximalen Temperatur für einen Lebensdauertest. Es stellt sich kein stabiler Floatstrom ein, sobald zusätzliche Alterungseffekte einsetzen, wie etwa vermehrte Gasbildung
2. Parametrierung von kalendarischen Lebensdauermodellen. Es konnte erfolgreich die Lebensdauer für 2 Jahre auf Basis eines ca. 5-wöchigen Tests vorhergesagt werden. Der Übertrag auf andere Zellchemien gestaltet sich allerdings komplex und die Vorbereitung der Zelle für die Messung ist aufwendig.

Weiterhin wurden Parameter während der zyklischen Alterung variiert. Als valide Stellschraube hat sich eine Erhöhung der Ladeschlussspannung herausgestellt. In unseren Tests wurde dieser Wert um 100mV auf 4,2V erhöht, was die Testdauer um ca. 1000 Vollzyklen reduziert hat (s. Abbildung 1). Es konnten keine zusätzlichen Alterungseffekte festgestellt werden. Weiterhin wurde untersucht, welchen Einfluss die Häufigkeit der Kapazitätsmessungen („Checkup“) während der Alterungstests auf das Messergebnis hat. Hier wurden für kalendarische und zyklische Tests unterschiedliche Ergebnisse gemessen: Bei der kalendarischen Alterung hat ein häufiges Messen einen negativen Einfluss, bei zyklischer Alterung einen positiven Einfluss.

Das IGF-Vorhaben IGF-Nr. 19643 N der Forschungsvereinigung Antriebstechnik e.V. (FVA) wurde über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Energie aufgrund eines Beschlusses des Deutschen Bundestages gefördert.

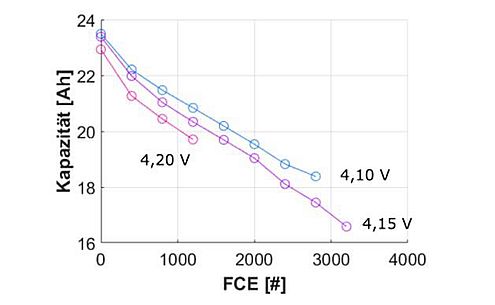

Abbildung 1 Kapazitätsverlust bei Belastung der Zellen mit 1C, 100% Entladetiefe bei 23°C. Die Messdauer wird für leicht erhöhte Ladeschlussspannungen um ca. 1000 Zyklen reduziert.
