Langsamlaufschlupf Stahllamelle
FVA 343 V | Gefördert durch die FVA
Einfluss der Stahllamellenbeschaffenheit auf das Reibungsverhalten nasslaufender Lamellenkupplungen bei geringen Gleitgeschwindigkeiten
Nasslaufende Lamellenkupplungen und -bremsen stellen zentrale Maschinenelemente moderner Antriebsstränge dar, die sicherheitskritische und komfortrelevante Aufgaben erfüllen. Sie kommen dabei in vielseitigen Anwendungen zum Einsatz, wie z. B. in automobilen, maritimen, heavy-duty und industriellen Getrieben. Zentrale Aufgabe des Maschinenelements ist im geschlossenen Zustand die Übertragung von Drehmoment über Reibung. Das Reibungsverhalten nasslaufender Lamellenkupplungen unterliegt zahlreichen Einflussgrößen und deren komplexen Wechselwirkungen. Der bisherige Stand des Wissens deutet auf einen Einfluss der Stahllamellenendbearbeitung auf das Reibungsverhalten hin. Weiterhin ist bekannt, dass das Reibungsverhalten bei kleinen Gleitgeschwindigkeiten das Schaltverhalten beeinflussen kann.
Ziel des Forschungsvorhabens ist die Untersuchung des Zusammenhangs zwischen der Oberflächentopografie und dem Reibungsverhalten nasslaufender Lamellenkupplungen in praxisrelevanten Betriebsmodi zwischen hohen Drehzahlen bei Lastschaltungen über geringe Gleitgeschwindigkeiten im Langsamlaufschlupf bis hin zum Haft- und Kriechverhalten.

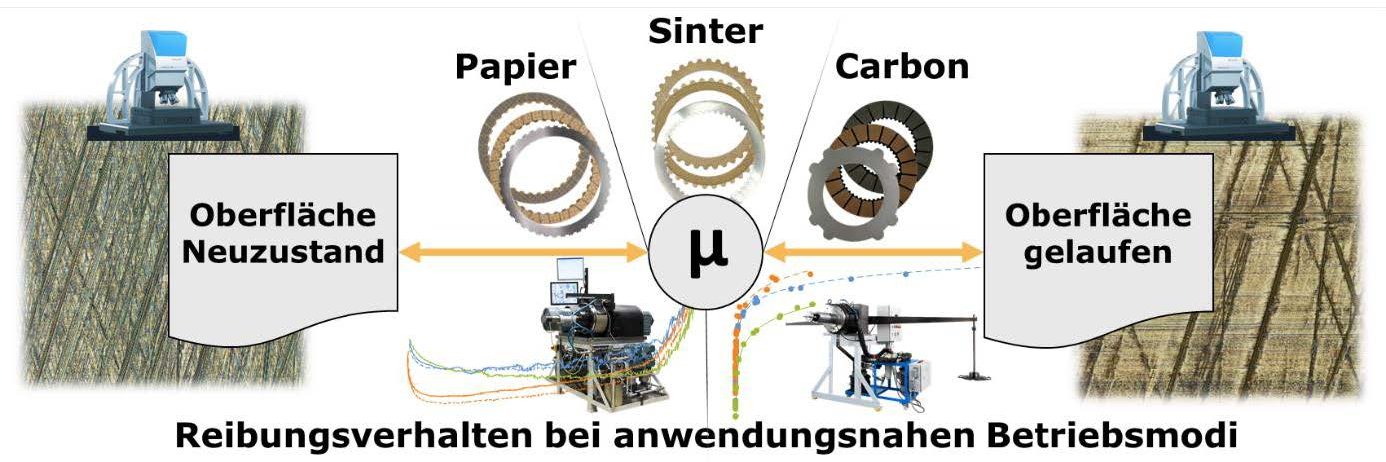

Im Forschungsvorhaben werden zu diesem Zweck die Oberflächen im Neuzustand sowie nach Einlauf dreidimensional vermessen. In umfangreichen Untersuchungen des Reibungsverhaltens wird das Reibungsverhalten experimentell ermittelt. Anschließend wird der Zusammenhang zwischen Reibungsverhalten und Oberflächenbeschaffenheit analysiert. Dabei kommen Reibsysteme mit modernen Schmierstoffen sowie Papier-, Sinter- und Carbonreibbelägen zum Einsatz. Gepaart werden diese mit Stahllamellen unterschiedlicher Endbearbeitung. Das Vorgehen wird in der Abbildung schematisch dargestellt.
Durch die Wahl der Stahllamellenvariante zeigen sich abhängig vom Reibsystem Auswirkungen auf das übertragbare Drehmoment sowie die Reibschwingneigung des Kupplungssystems. Daher kann die Wahl der Stahllamellenvariante das Funktionsverhalten maßgeblich beeinflussen.
In diesem Kontext kann gezeigt werden, dass der Einfluss der Stahllamellenendbearbeitung im Wesentlichen vom zugrundeliegenden Reibsystem abhängig ist und eine allgemeine, systemübergreifende Charakterisierung dieses Einflusses anhand eines konkreten Oberflächenkennwerts nicht zielführend ist. Daher wird eine systemspezifische Bewertung des Einflusses empfohlen.
Das Projekt 343 V der Forschungsvereinigung Antriebstechnik e.V. (FVA) wurde über Eigenmittel finanziert.
