Langsamlaufschlupf Lamellenkupplungen

FVA 719 II, IGF-Nr. 18103 N

Einfluss von Langsamlaufschlupf auf die Funktionalität und Lebensdauer von Lamellenkupplungen

Nasslaufende Lamellenkupplungen übernehmen in industriellen und automobilen Antriebssträngen meist sicherheits- und komfortrelevante Funktionen. Kenntnisse zum übertragbaren Drehmoment bei den entsprechenden Belastungen und Betriebsbedingungen sind die Basis für eine betriebssichere Auslegung und Dimensionierung der Lamellenkupplung.

In einigen Anwendungsfällen wird trotz konservativer Dimensionierung ein unerwünschtes Kriechen der Lamellenkupplung bei langer und häufig stationärer Drehmomentbelastung festgestellt, wodurch Funktion und Sicherheit beeinträchtigt sein können. Zudem treten in der Praxis Schäden in Form von Verschleiß und/ oder Veränderungen des Reibungsverhaltens auf, die mit diesem unerwünschten Schlupf in Verbindung gebracht werden. Zum Reibungsverhalten bei Mikroschlupf und der ohne Schlupf übertragbaren Reibungszahl liegen bisher nur wenige Erkenntnisse vor.

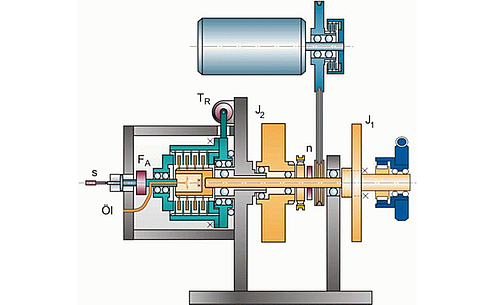

Im Rahmen des Forschungsvorhabens wurde eine Versuchs- und Auswertemethodik zur Charakterisierung des Reibungsverhaltens nasslaufender Lamellenkupplungen bei Schlupf mit niedrigen Gleitgeschwindigkeiten erarbeitet und auf ausgewählte Reibsysteme mit Variation des Schmierstoffs angewendet.

Im Rahmen grundlegender experimenteller Untersuchungen wurden das Reibungsverhalten bei Mikroschlupf sowie die übertragbare Haftreibungszahl untersucht. Haupt-Einflussparameter auf die übertragbare Reibungszahl und das Reibungsverhalten wurden experimentell untersucht und bewertet. Zudem wurden Versuchsreihen zum Schädigungsverhalten bei Langsamlaufschlupf durchgeführt und Haupt-Einflussparameter hinsichtlich des Auftretens von Schädigungen bewertet.

Weiterhin wurden Versuchsreihen zum Einfluss von Einbauversatz auf die übertragbare Reibungszahl durchgeführt. Ergänzend zu den experimentellen Untersuchungen wurden anhand eines analytischen Modells die Relativgeschwindigkeitsverhältnisse im Reibkontakt untersucht und ein MKS-Modell zur Gesamtkupplungsdynamik entwickelt. Das MKS-Modell ermöglicht Simulationen der Gesamtkupplungsdynamik im Hinblick auf die Untersuchung von Einflüssen geometrischer Abweichungen der Komponenten und im Zusammenbau.

Als Hauptergebnis des Forschungsvorhabens liegt nun eine experimentell abgesicherte Versuchs- und Auswertemethodik vor, die eine Untersuchung und Charakterisierung des Reibungsverhaltens sowie von entsprechenden Einflussparametern bei niedrigen Gleitgeschwindigkeiten ermöglicht. Die Entwicklung und Dimensionierung neuer Reibsysteme können damit erleichtert und der experimentelle Aufwand während der Entwicklung reduziert werden.

Das IGF-Vorhaben IGF-Nr. 18103 N der Forschungsvereinigung Antriebstechnik e.V. (FVA) wurde über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Energie aufgrund eines Beschlusses des Deutschen Bundestages gefördert.
