Alle geprüften Gleitlackvarianten weisen eine sehr hohe Verschleißfestigkeit auf

Dünnschicht-Polymer-Gleitlager

FVA 314 IV, IGF-Nr. 17705 BR

Abgeschlossen: In hydrodynamisch geschmierten Gleitlagern werden vorzugsweise im Turbinenbau vorwiegend Weißmetalllegierungen als Gleitschicht eingesetzt. Nachteilig ist neben den preisintensiven Legierungselementen auch der hohe Energiebedarf der einzelnen Herstellungsschritte der Lager bei der Vorbereitung, Aufbringung und Nachbearbeitung.

Untersuchungen zum Betriebsverhalten von Dünnschichtpolymerlaufschichten in Mehrflächengleitlagern

In einem Vorlaufvorhaben konnte bereits gezeigt werden, dass der chemisch gekoppelte Gleitlack auf PAI-Basis als Alternative für konventionelle Laufschichten ein großes Potential besitzt. Als unerwartetes Problem stellte sich allerdings die Beherrschbarkeit des Beschichtungsprozesses dar, was bisher eine industrielle Anwendung behinderte. Ziel des hier vorgestellten Vorhabens war eine Optimierung des chemisch gekoppelten Gleitlacks, um diesen mit einer vorhandenen Applikationstechnologie auf ein endkonturnahes Lager ohne weitere Nacharbeit aufzubringen. Weiterhin sollte das Eigenschaftsniveau weiter gesteigert werden. Die Optimierung erfolgte in drei Stufen: Optimierung der Schichtdicke, Optimierung der Zusammensetzung und Variation der Harzbasis.

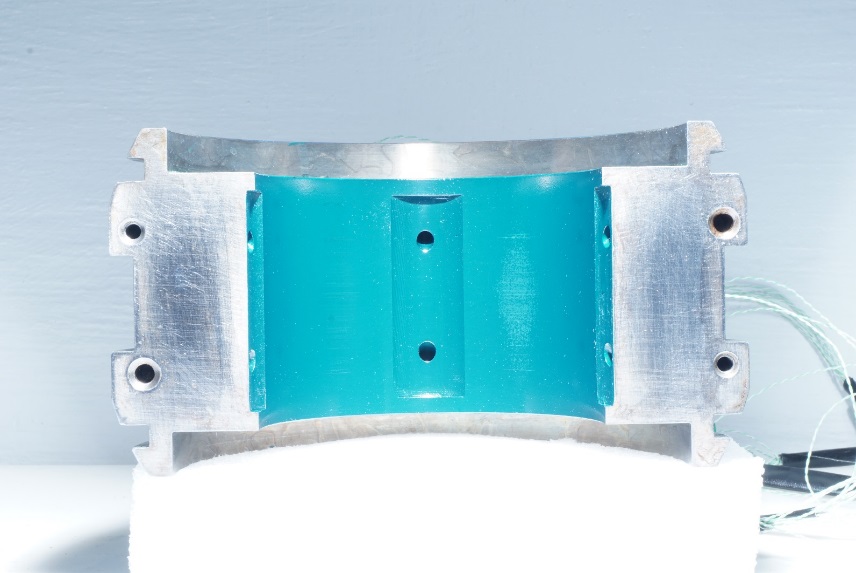

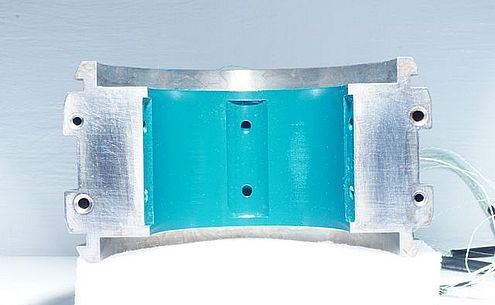

Im Rahmen der eigenschafts- und applikationsorientierten Entwicklung und Optimierung der Gleitlacke war es möglich, verschiedene Gleitlackvarianten im industriellen Maßstab herzustellen und mittels konventioneller Spritztechnik auf Substrate bzw. Lagerschalen zu applizieren. Tribologische Modellversuche an optimierten Lacken zeigten, dass eine Mindestschichtdicke von 15 bis 20 m erforderlich ist, um akzeptable Verschleißeigenschaften zu erreichen.



Weiterhin wurde festgestellt, dass eine Vorbehandlung der Substrate durch Phosphatieren wie auch eine spezifische Temperbehandlung bei dünnen Beschichtungen erforderlich ist, um die Schicht-Substrat-Anbindung positiv zu beeinflussen. Bei der funktionalen Bewertung der beschichteten Lagerschalen stellte sich heraus, dass alle geprüften Gleitlackvarianten eine sehr hohe Verschleißfestigkeit aufweisen. Die Notlaufversuche offenbarten das enorme Potential der Gleitlacke, wobei nach kurzer Unterbrechung der Ölversorgung nach einer Laufzeit von drei Stunden kein Verschleiß auftrat (Weißmetall-Referenzlager: Partielles Aufschmelzen). Durch die extreme Verschleißfestigkeit der Schichten konnte innerhalb der Versuche der Volumenstrom zur Verlustleistungsreduzierung deutlich herabgesetzt werden, ohne dass es zu signifikantem Verschleiß oder Lagerausfall kam (Reduzierung der Lagerverluste von bis zu 75 %).

Die Untersuchungen haben gezeigt, dass der optimierte Gleitlack im industriellen Spritzverfahren auf ein endkonturnahes Lager aufgebracht werden kann. Das Eigenschaftsniveau übersteigt das von konventionellen Weißmetalllegierungen vor allem im Misch- und Notlaufbetrieb deutlich und stellt für Anwendungen im Grenzbereich eine technisch sinnvolle Alternative dar.

Downlaod: Kurzbeschreibung

Weitere Informationen zum Projekt für Mitglieder in THEMIS.

AiF Mitgliedgefördert vom BMWiK aufgrund eines Beschlusses des Deutschen Bundestages
Artikel teilen auf:
