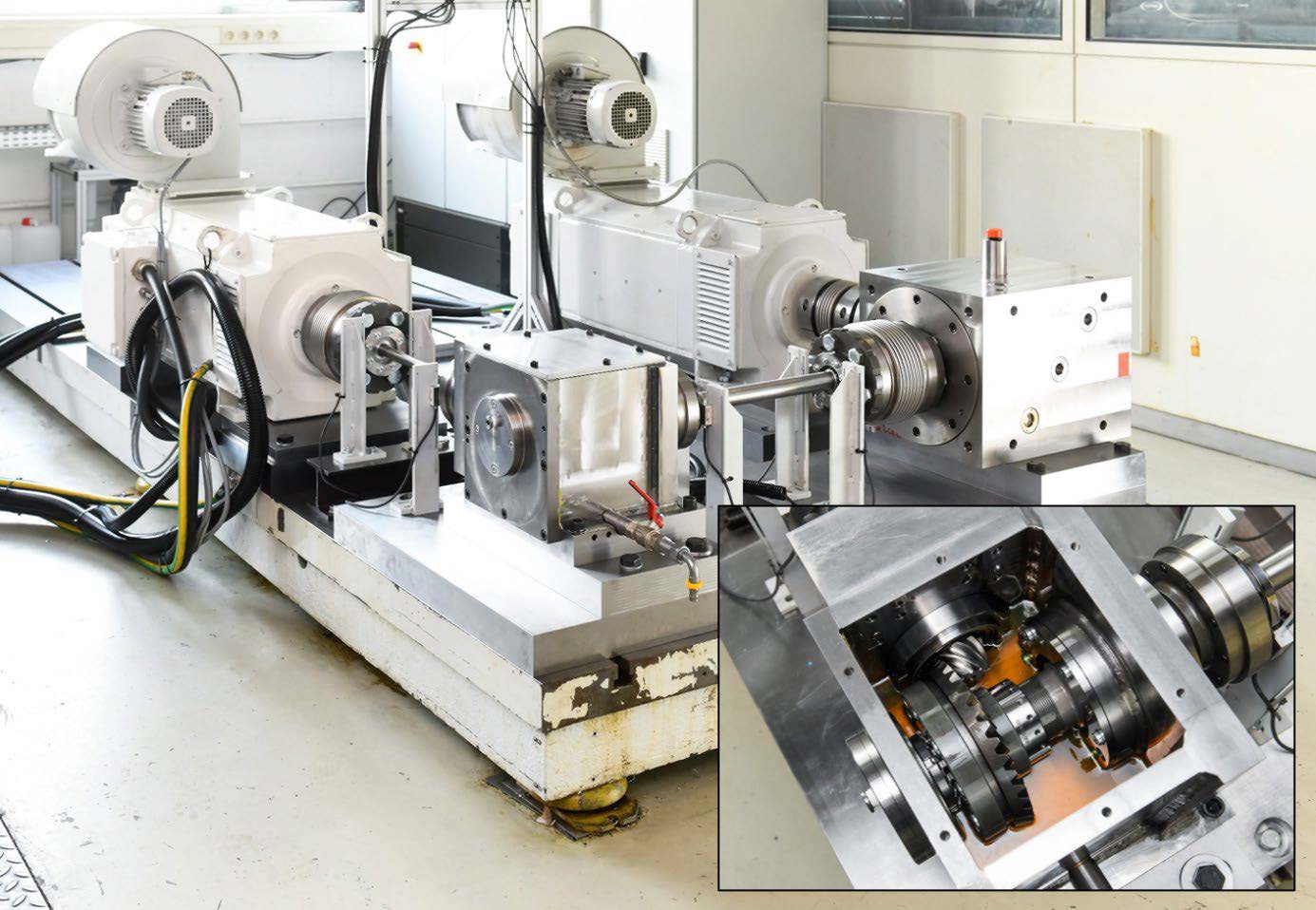

Kegelrad-Wirkungsgradprüfstand (FZG Tu München)

Kegelrad- und Hypoideffizienz

FVA 821 I | IGF-Nr. 19880 -N

Berechnungsverfahren zur Vorhersage der lastabhängigen Verzahnungsverluste von Kegelrad- und Hypoidgetrieben basierend auf hochgenauen Verlustmomentmessungen

Effizienzsteigerungen in der Antriebstechnik können einen erheblichen Beitrag zur Reduzierung der Treibhausgasemissionen und damit zum Erreichen der globalen Klimaschutzziele leisten. Die Verknappung fossiler Brennstoffe sowie die aktuell mangelnden Alternativen an nachhaltig gewonnener Energie erfordern daher, die Verluste in Antrieben allgemein zu reduzieren. Zur Optimierung von Antriebssträngen ist es erforderlich, die Komponenten separat zu betrachten. Eine in den Antriebssträngen leistungsstarker heck- und allradgetriebener Fahrzeuge häufig eingesetzte Komponente stellen Kegelrad- und Hypoidgetriebe dar. Kegelrad- und Hypoidgetriebe finden neben der Automobilindustrie, im Schiffsbau, in Hubschraubern und im Allgemeinen Maschinen- und Anlagenbau Anwendung. Auch in diesen Bereichen wer-den große Anstrengungen unternommen, die Wirkungsgrade einzelner Antriebskomponenten zu verbessern, um somit den gesamten Energieverbrauch zu reduzieren und die Betriebskosten zu senken.

Im Rahmen des Forschungsvorhabens wurden experimentelle und theoretische Untersuchungen zum Wirkungsgradverhalten von Kegelrad- und Hypoidverzahnungen durchgeführt.
Mittels experimenteller Untersuchungen wurden die Grundlagen für die Entwicklung der Berechnungsmethodiken geschaffen. Hierbei wurden umfangreiche Untersuchungen an einem im Rahmen des Vorhabens neu entwickelten Kegelrad-Wirkungsgradprüfstand durchgeführt. Zur hochgenauen und belastbaren Bestimmung der Verzahnungsverluste wurden darüber hinaus die verwendeten Lager am FZG-Lagerverlustleistungsprüfstand hinsichtlich ihres Wirkungsgradverhaltens untersucht. Im Rahmen der theoretischen Untersuchungen wurden erweiterte Berechnungsansätze zur Bestimmung der lastabhängigen Verzahnungsverlustleistung von Kegelradverzahnungen entwickelt. Der entwickelte lokale Berechnungsansatz stützt sich dabei auf Ergebnisse einer lokalen Beanspruchungsrechnung (Zahnkontaktanalyse). Die vereinfachte Berechnungsmethodik basiert auf der genormten Ersatz-Stirnradverzahnungsgeometrie nach der internationalen Normenreihe ISO 10300.
Mit Abschluss dieses Forschungsvorhabens können den Getriebeentwicklern somit experimentell abgesicherte Berechnungsmethoden zur Verfügung gestellt werden, mit deren Hilfe der Wirkungsgrad von Kegelrad- und Hypoidverzahnungen zuverlässig und exakt bestimmt werden kann.

Das IGF-Vorhaben IGF-Nr. 19880-N der Forschungsvereinigung Antriebstechnik e.V. (FVA) wurde über die AiF im Rahmen des Programms zur Förderung der Industriellen Gemeinschaftsforschung (IGF) vom Bundesministerium für Wirtschaft und Energie aufgrund eines Beschlusses des Deutschen Bundestages gefördert.
